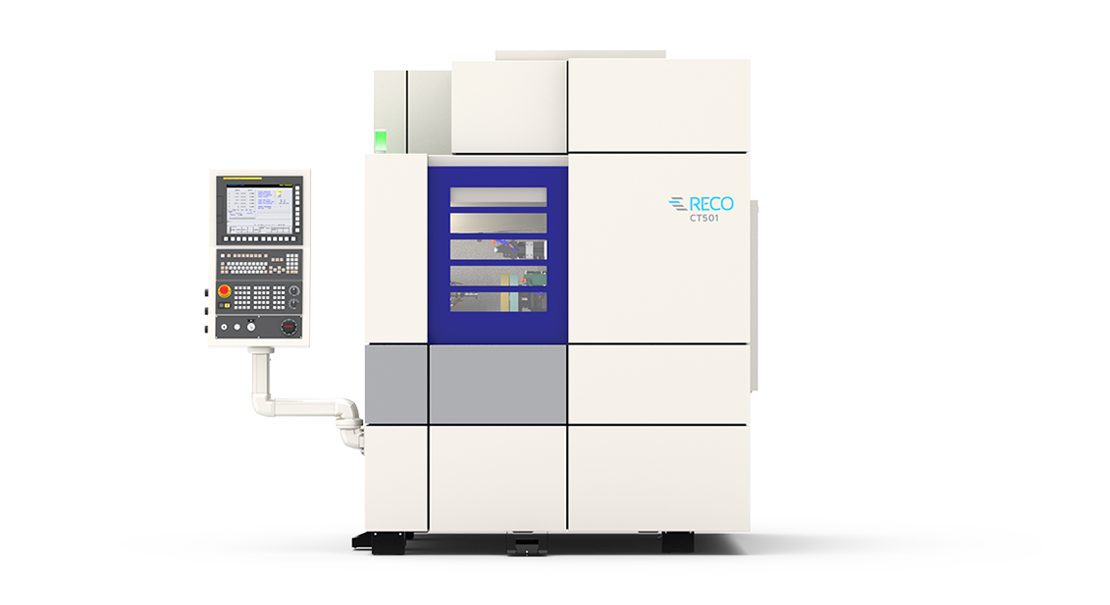

CT501
Kompaktes CNC-Schleifbearbeitungszentrum
- Schleifen
- Lapidieren
- Satinieren
- Fräsen
Informationen und Download
Anwendungen
Schleifen von Edelstahl
Vor dem Schleifen (Rohling mit Graten)
Nach dem Schleifen
Keramikschleifen
Rohteil
Geschliffenes Teil
Schleifen komplexer Formen
Vor dem Schleifen
Nach dem Schleifen
Merkmale
- 6 Achsen numerisch gesteuert, davon 5 simultan
- Bearbeiten harter Werkstoffe dank grosser Steifheit
- Werkzeugspindel von 18.000 min?¹
- Werkzeugmagazin mit 20 Positionen
- Vorrichtung mit zwei schwenkbaren Schleifbändern
- NC-gesteuerte Sprühsysteme
- Grosse Auswahl an Optionen und Peripherieelementen
- Vorgesehen für die Integration in ein zentrales Filtersystem
- Automatisches Abrichten der Scheiben in der Maschine
Funktionen

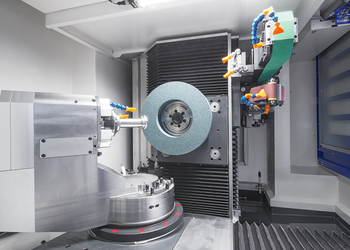

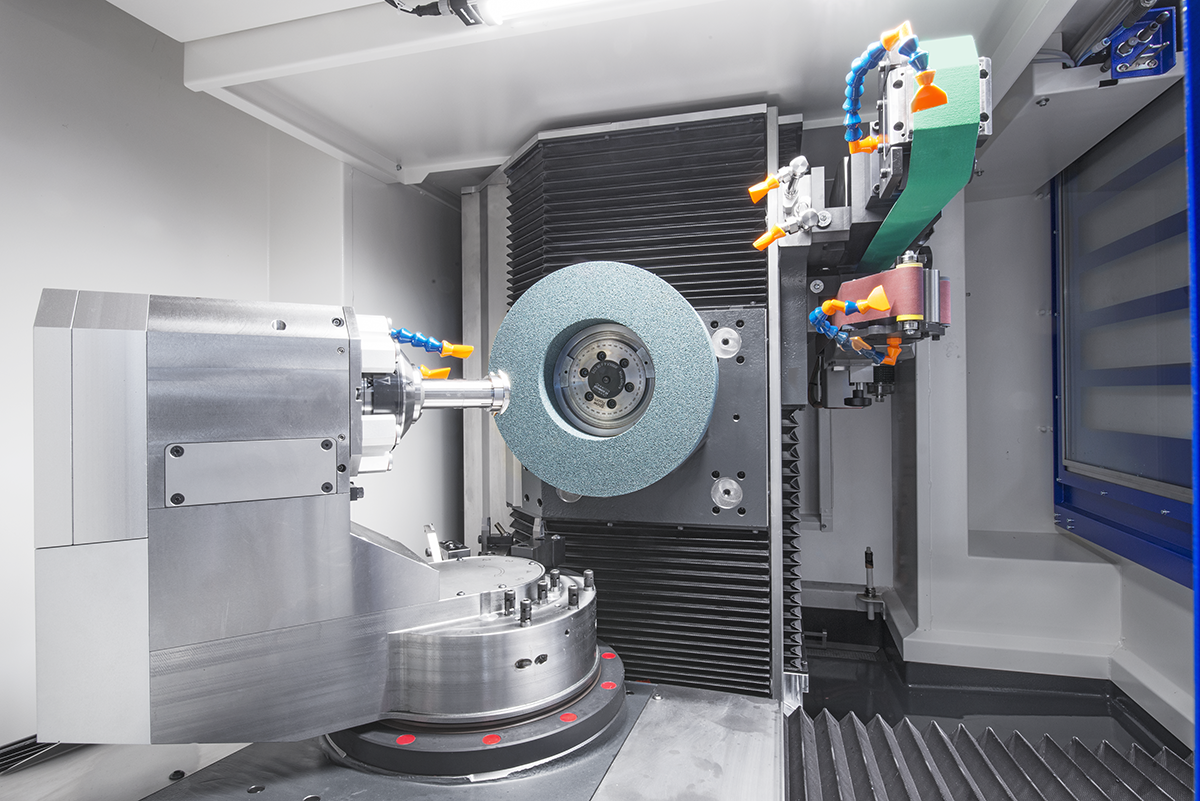

Bearbeitungszone

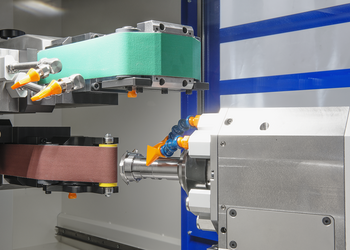

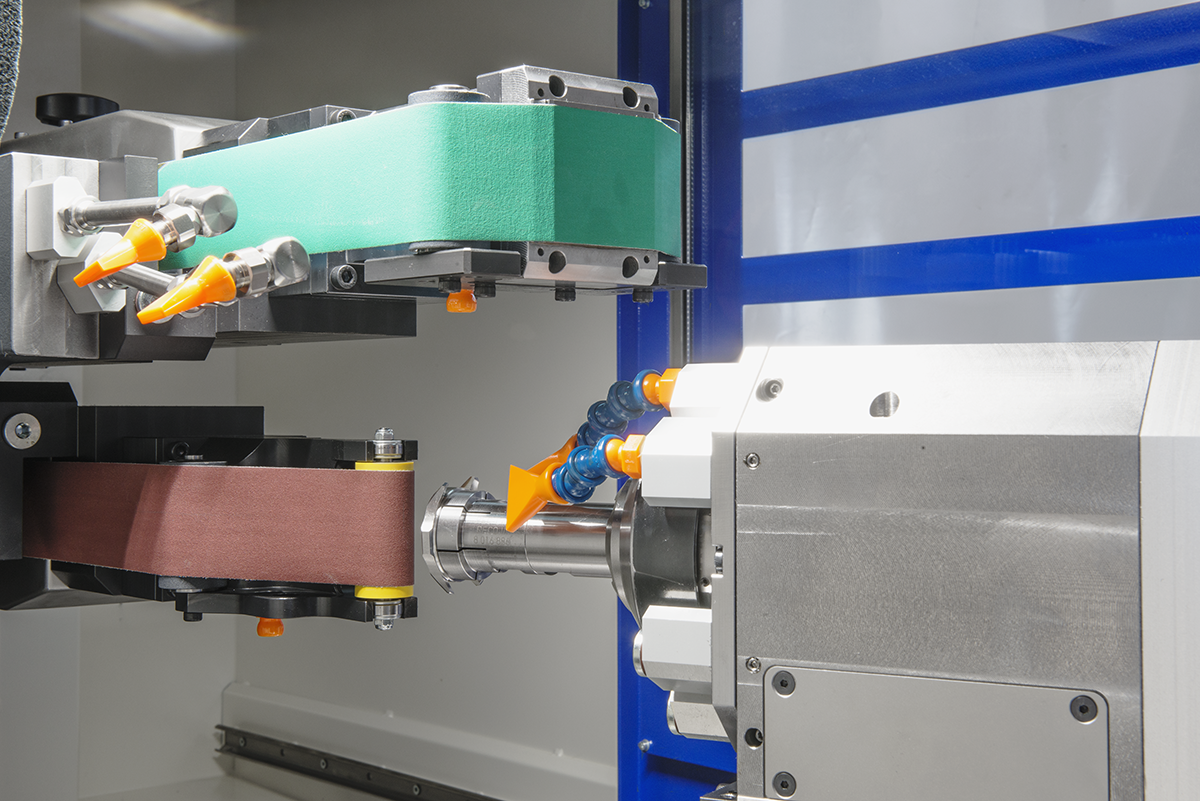

Zwei Schleifbandgeräte

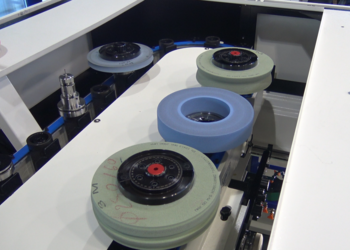

Werkzeugmagazin

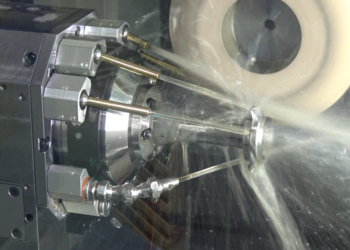

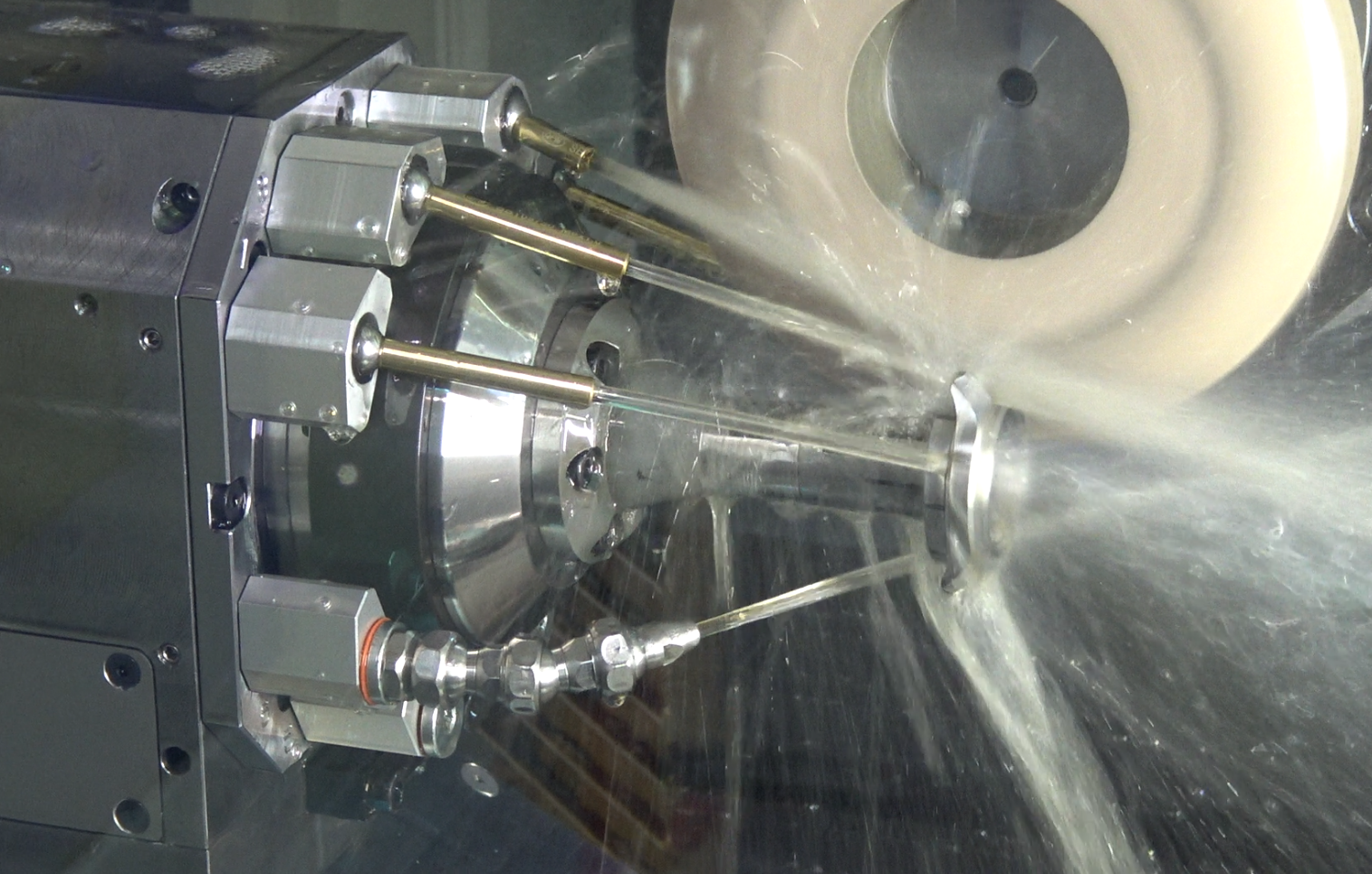

Sprühsystem (Schleifkühlmittel)
Spezifikationen
- Geeignet für Werkstücke von Ø 20...80 mm
- Steuerung Fanuc 30iB
- ISO-Programmierung mit Unterstützung durch Makros
| Teil/Element eines Uhrenarmbands |
| Ringe |
| Glas/Saphirglas einer Uhr |
| Gürtelschnalle |
| Manschettenknöpfe |
| Feuerzeuge |
| Krone/Drücker einer Uhr |
| Boden/Lünette einer Uhr |
| Gehäusemittelteil einer Uhr |
| Stift |
| Knieprothese Formschleifen |

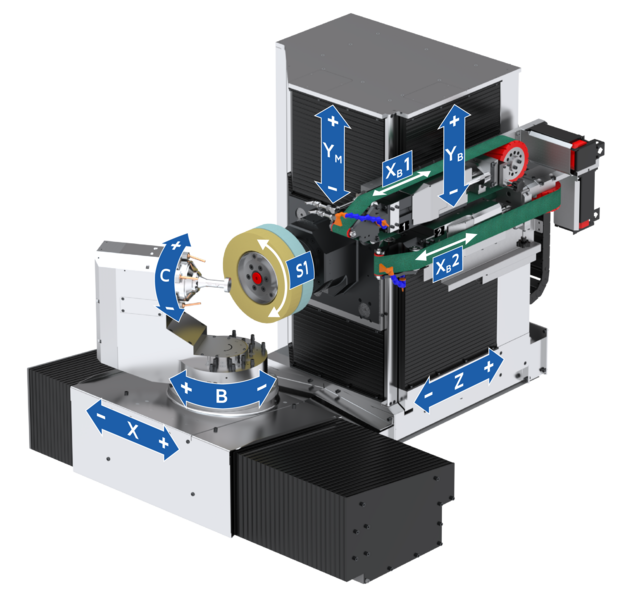

| Anzahl der Achsen (simultan) | 6 (5) | |
| Verfahrweg | Höchstgeschwindigkeit | |
| Lineare Achse X | 565 mm | 30 m/min |
| Lineare Achse YM | 360 mm (Spindel) | 30 m/min |
| Lineare Achse YB | 350 mm (Bänder) | 30 m/min |
| Lineare Achse Z | 280 mm | 30 m/min |
| Drehachse B | 270° (werkzeugabhängig) | 83 min?¹ |
| Drehachse C (Modulo) | 360° (Spindel) | 275 min?¹ |
| Spindel (max. Drehzahl) | 18.000 min?¹ | |
| Max. Werkzeugdurchmesser | Ø 250 mm | |
| Abmessungen über alles des Werkzeugs | 150 mm | |
| Nennleistung | 16,5 kW | |
| Spannsystem | HSK-F80 |
| Kühlsystem | Wasserkreislauf |
| Werkzeugarten | Schleifscheiben, Läppscheibe, Fräser und Bohrer |
| Antriebsart | Drehmomentmotor |
| Theoretische/Wiederholgenauigkeit | ± 4 s/± 1 s |
| Drehzahl der Achse C | 1.400 min?¹ |
| Anzahl der Bandgeräte | 2 Vorrichtungen |
| Bandabmessungen (Standard) | 50 x 1.500 mm |
| Bandabmessungen (optional) | 50 x 3.000 mm |
| Bearbeitungswinkel (manuell verstellbar) | 0...90° |
| Bandrotationsgeschwindigkeit | 0...19 m/s |
| Werkzeugtypen | Rollen oder Schuhe |
| Werkzeugspezifikationen | Rollen | Schuhe |
| Serienmässig | Ø10...49 mm | Platte |
| Auf Anfrage | grössere Ø | Form |
| Material | Polyurethan | Hartmetall |
| Schmierstoffart (Bearbeitungsflüssigkeit) | Schleifkühlmittel |
| Abmessungen B/T/H | 2.200/2.150/2.370 mm |
| Leergewicht | ~4.600 kg |
| Schnellwechselsystem für die Werkstückgreifwerkzeuge (Yerly, Mecatool) |
| Renishaw-System |
| Automatische Beladung/Entladung mit Beschickungseinheit für Werkstücke CP321 |
| Automatische Beladung/Entladung mit Roboterzelle CR-CT501 |
| Interpolierbares rotierendes CNC-Schleifbandgerät |
| Bohreinheit für Steglöcher |
| Tastkopf zur Werkzeugmessung ZX-Speed |
| Hochdrucksprühsystem |
| Ausgleichsystem MPM |
| Luftansaugung und -filterung |
| Filtersystem für Schneidflüssigkeit |
Optionen

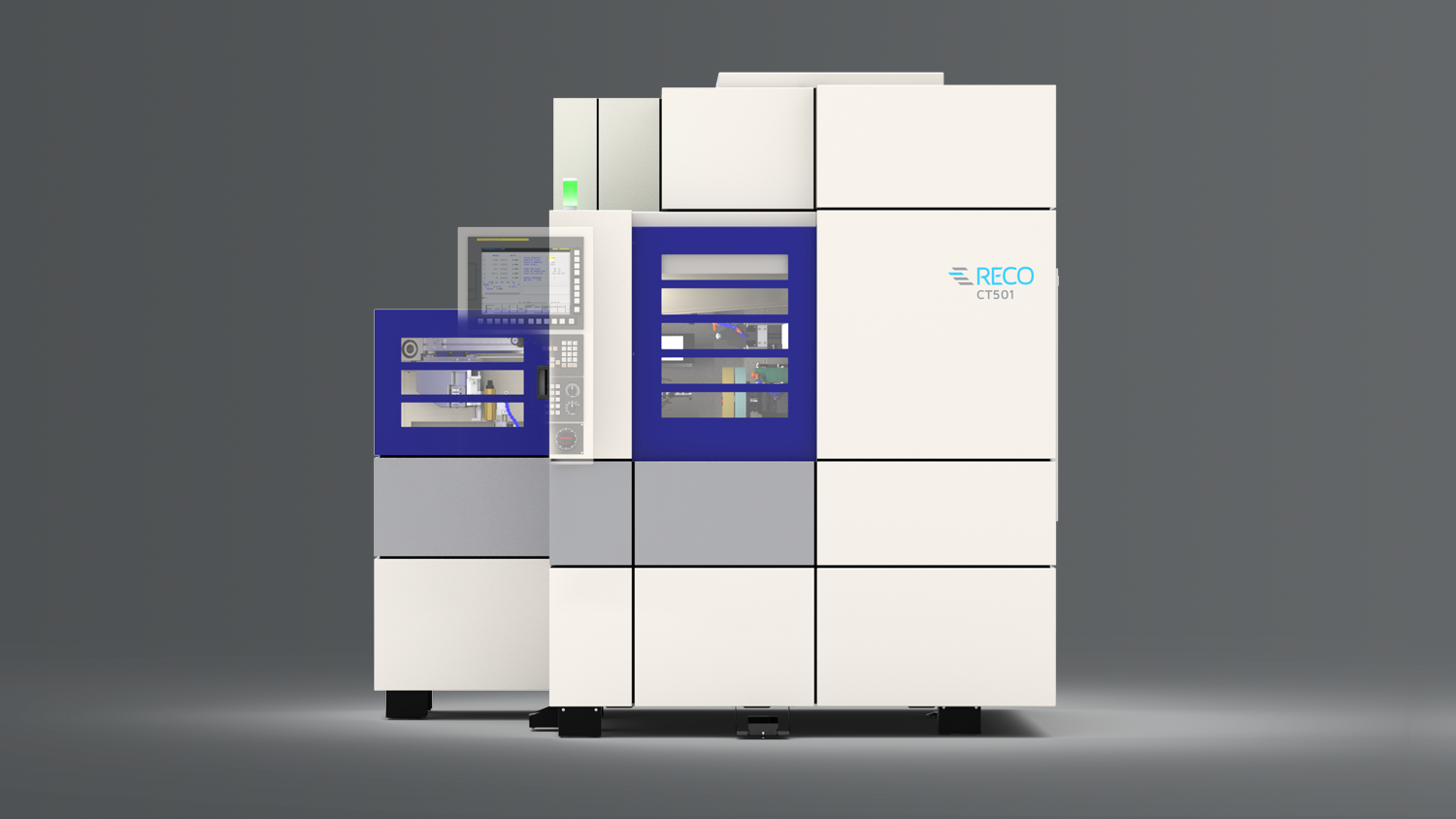

CT501 mit Beschickungseinheit CP321

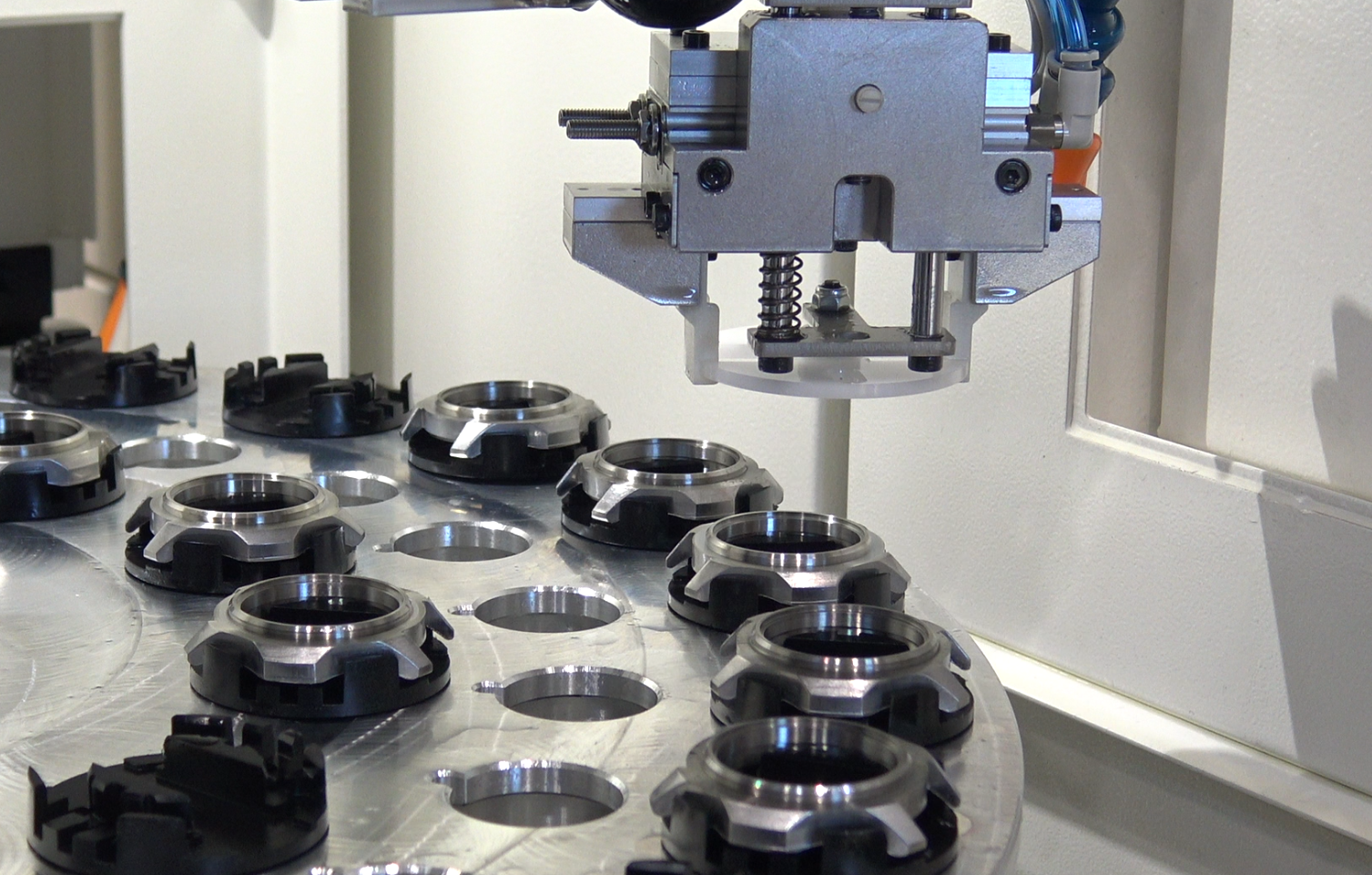

Drehteller und Greifarm der CP321

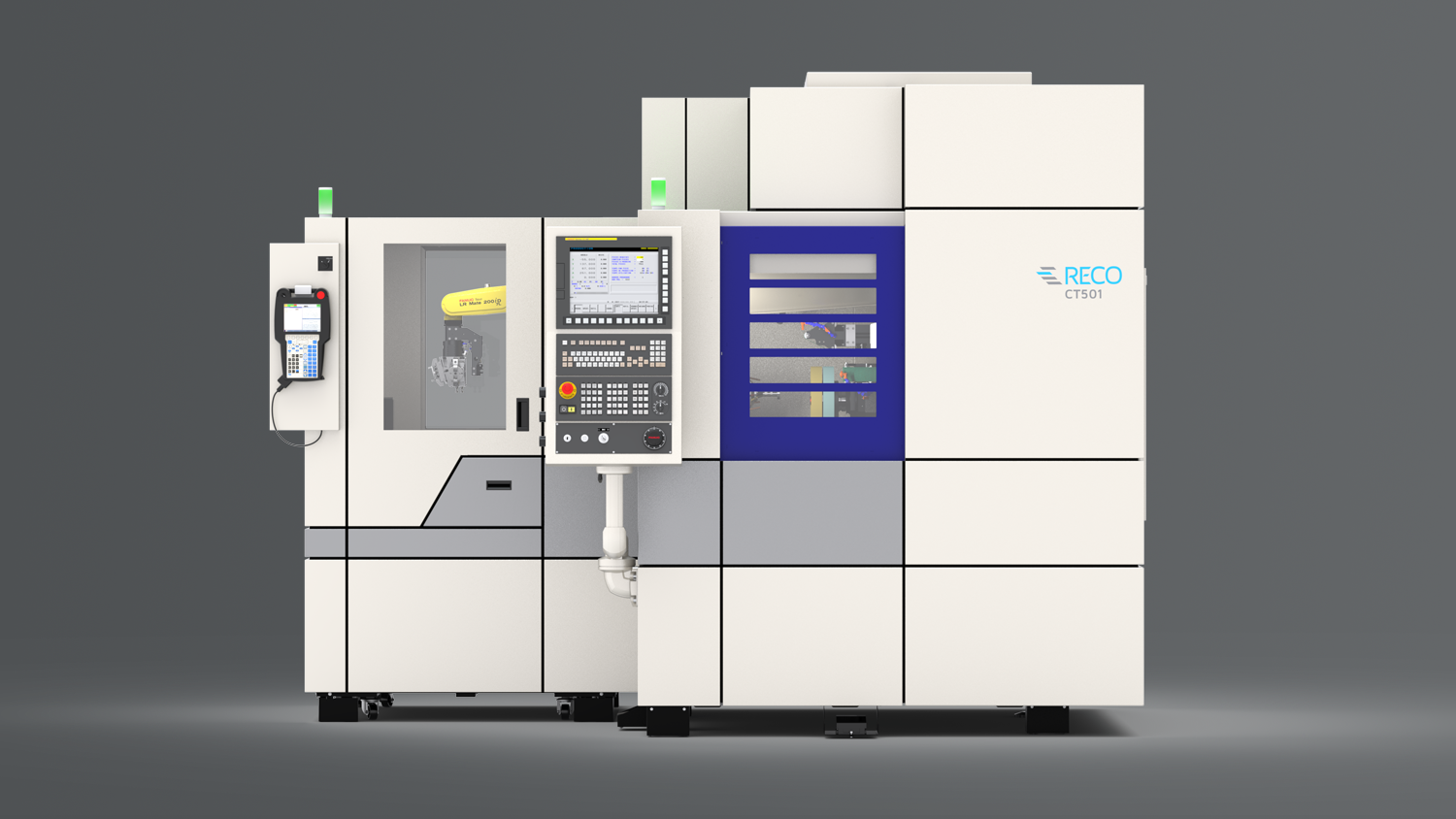

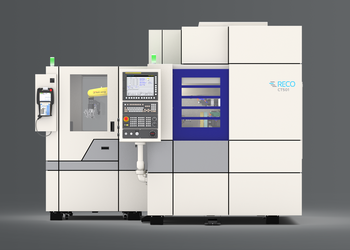

CT501 mit Roboterzelle CR-CT501

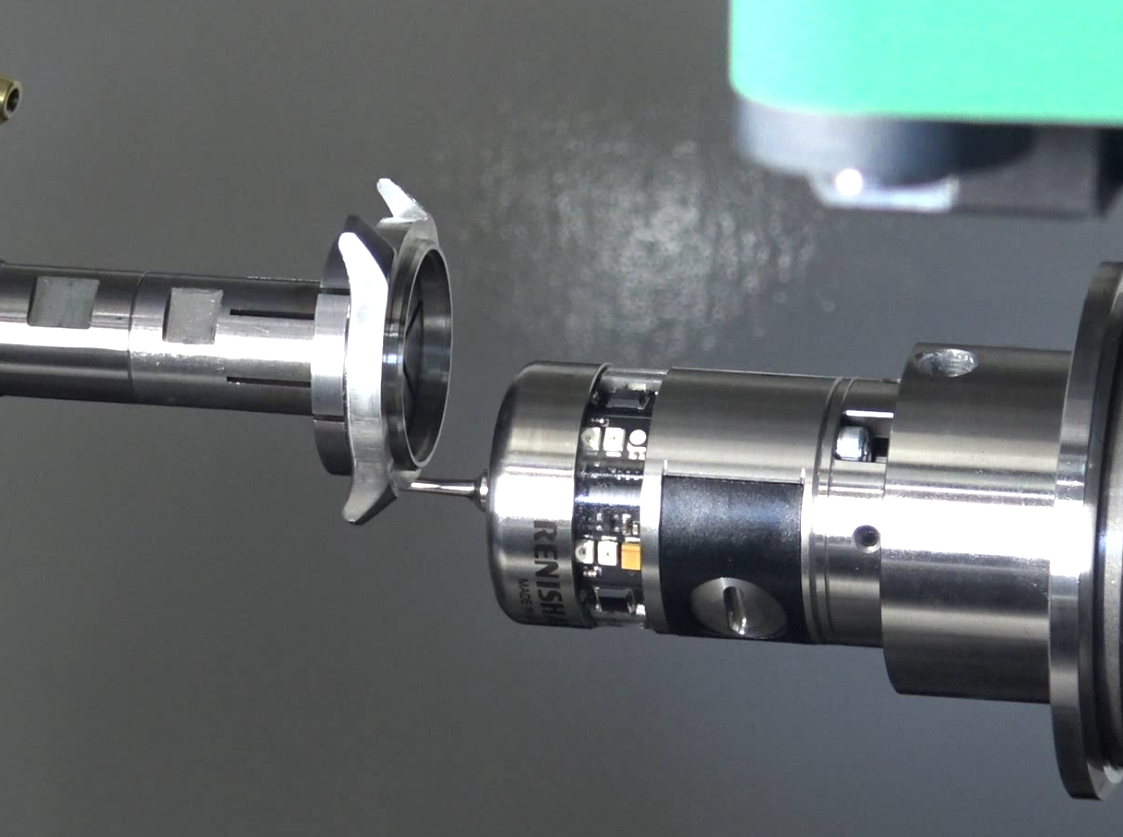

Renishaw-Sensor

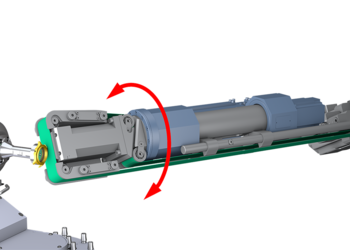

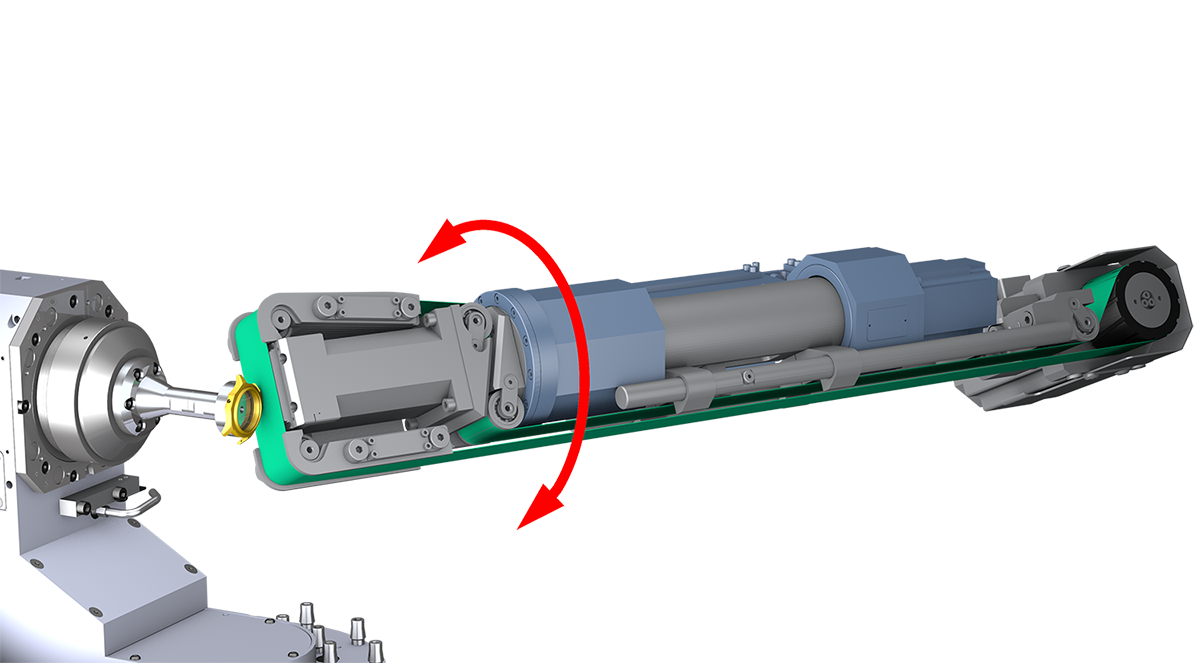

Gerät mit schwenkbarem Band (6. Achse)

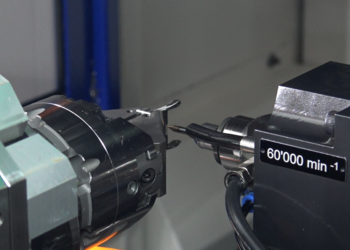

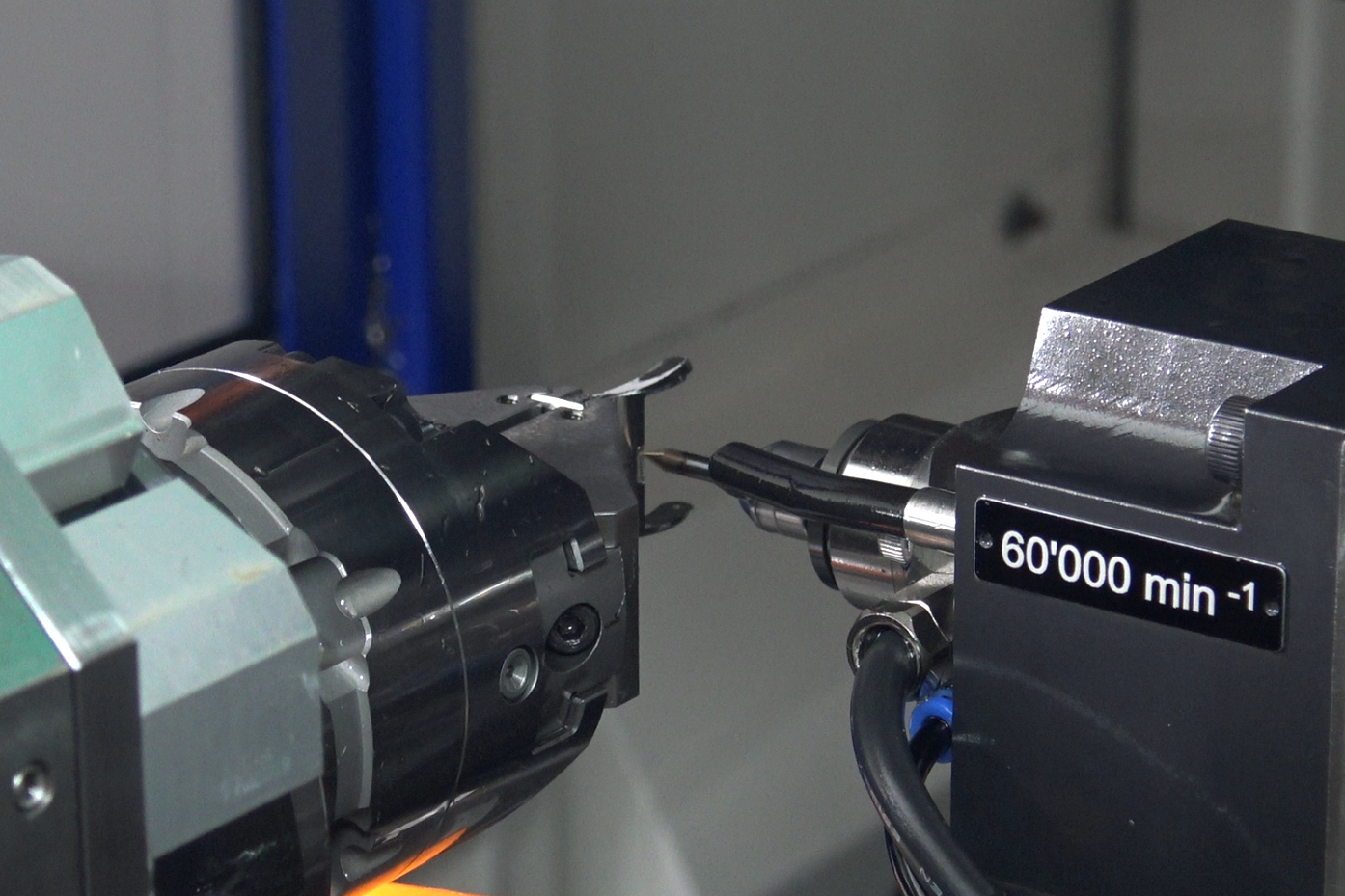

Hochfrequenzspindel

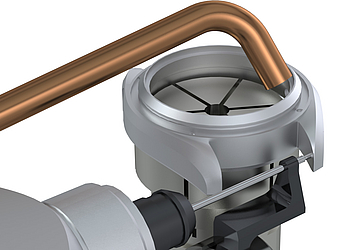

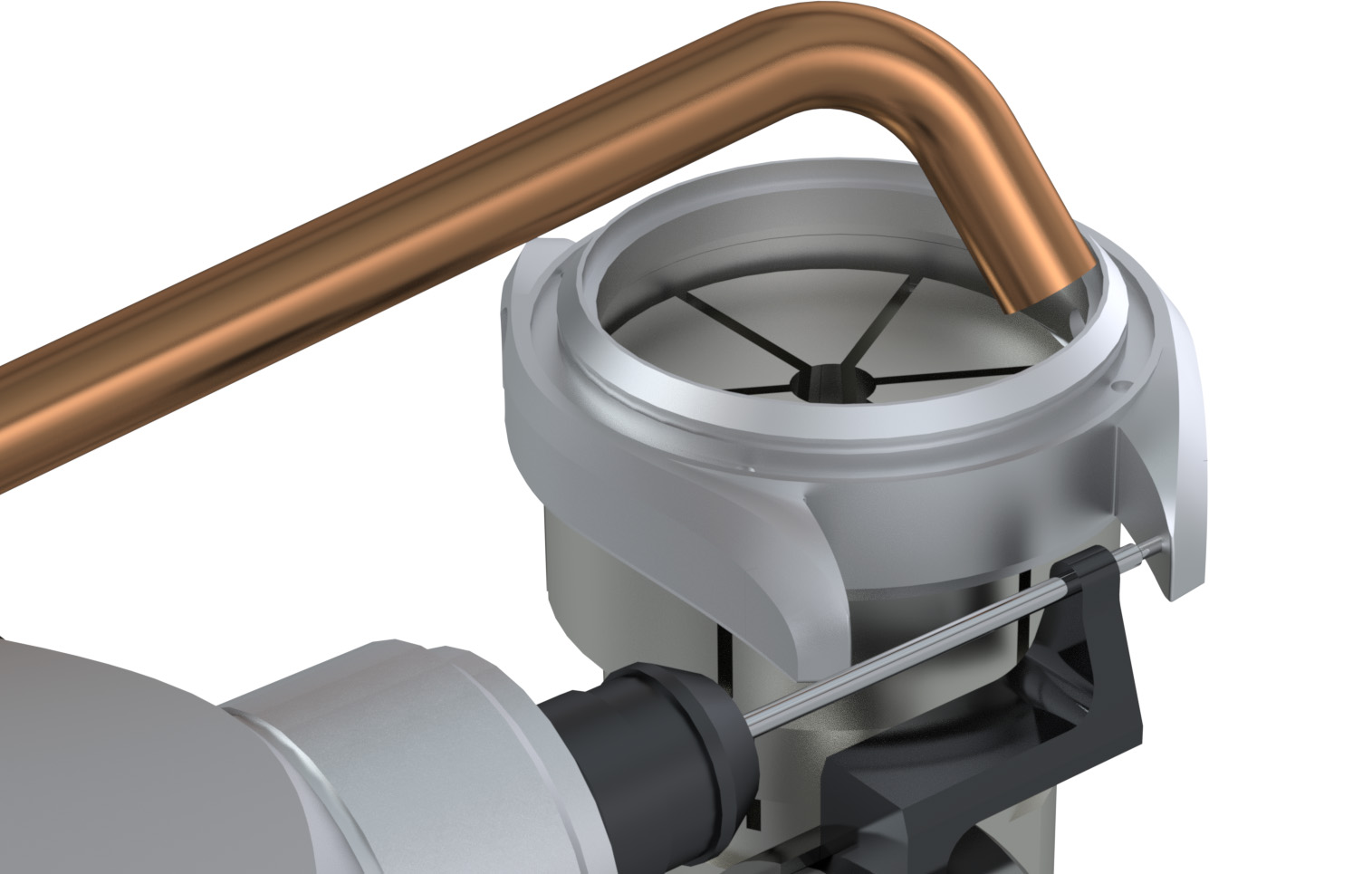

Bohren von Steglöchern

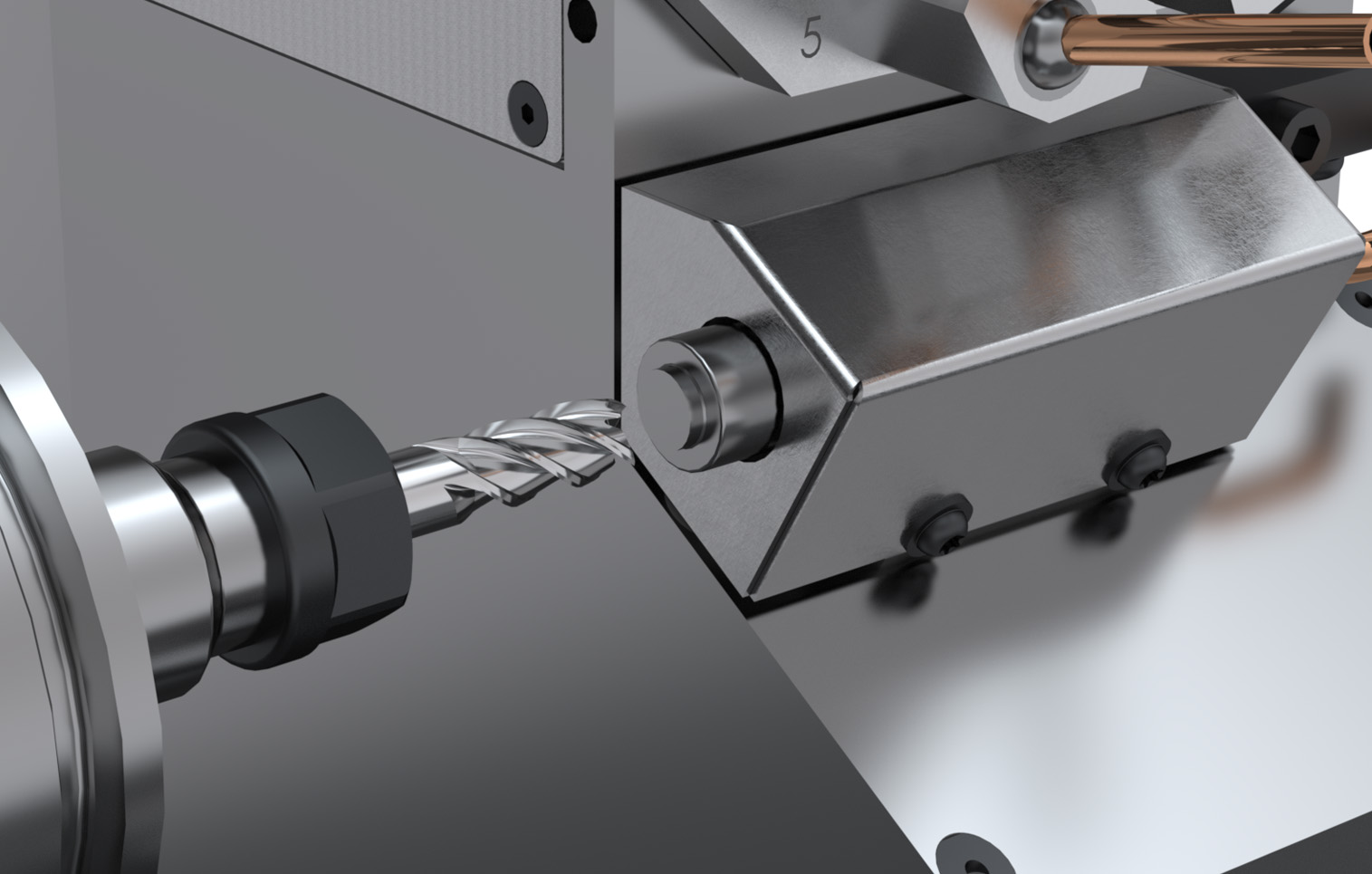

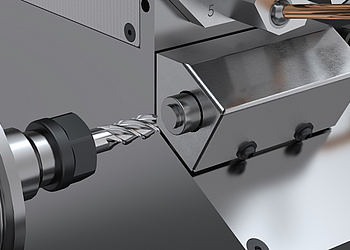

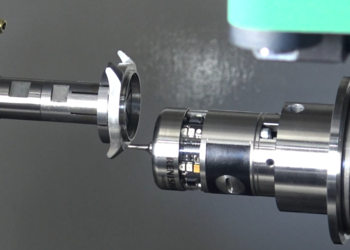

Tastkopf zur Werkzeugmessung ZX-Speed
Unsere Automatisierungs-lösungen
Erhöhen Sie die Produktivität und Autonomie Ihrer Maschinen von RECO und BULA
RECO CT501: Kompaktes CNC- Schleifbearbeitungszentrum zum Schleifen, Lapidieren, Satinieren und Fräsen
Die RECO CT501 ist eine 6-Achsen-CNC-Maschine (5 simultan) zum Schleifen, Lapidieren, Satinieren und Fräsen, entwickelt für die Endbearbeitung und Vorbereitung komplexer Oberflächen und Werkstückgeometrien. Sie ermöglicht es, in einem einzigen Spannvorgang alle Arbeiten wie Schleifen, Lapidieren, Satinieren und Fräsen von Uhrenkomponenten, Medizintechnik-Komponenten und Luftfahrt-Komponenten durchzuführen.
Diese hochsteife Maschine ist ausgestattet mit einer 18.000 min?¹ Werkzeugspindel, einem 20-Positionen Werkzeugmagazin und zwei schwenkbaren Schleifbandeinheiten, um Präzision, Wiederholbarkeit und Finish-Qualität bei allen Schleif-, Lapidier-, Satinier- und Fräsoperationen zu gewährleisten. Das automatische Abrichten der Schleifscheiben und CNC-gesteuerte KSS-Kühlung sichern optimale Produktivität.
Geeignet für Werkstücke Ø2080 mm und kompatibel mit ISO-Programmierung unter Makro-Unterstützung, positioniert sich die RECO CT501 als zuverlässiges und leistungsstarkes CNC-Schleifbearbeitungszentrum zum Schleifen, Lapidieren, Satinieren und Fräsen, welches auch harte Materialien wie Keramik mit makellosem Finish bearbeitet.
