POLIGO B2
Macchina transfer automatica CNC modulare di finitura
- Feltratura
- Spazzolatura
- Ravvivamento
- Lucidatura a specchio
- Satinatura
- Lucidatura
- Smerigliatura
- Sbavatura
Informazioni e download
Applicazioni

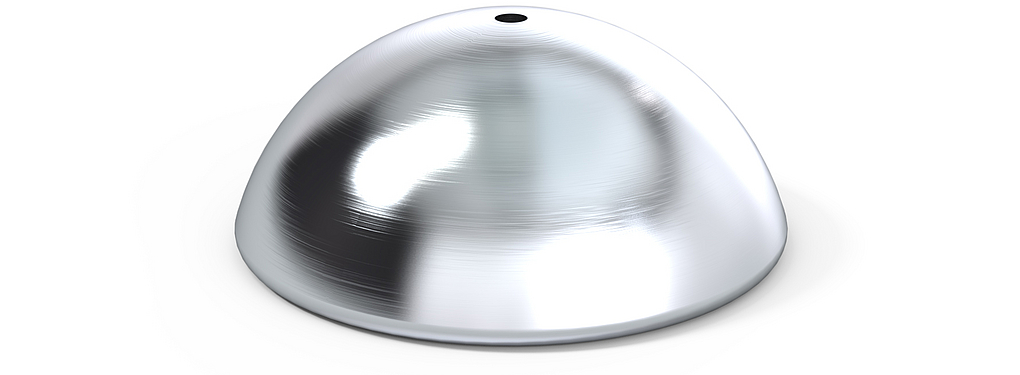

Lucidatura sferica
Prima della lucidatura
Dopo la lucidatura
Lucidatura metalli preziosi
Prima della lucidatura
Dopo la lucidatura
Lucidatura acciaio inox
Prima della lucidatura
Dopo la lucidatura
Lucidatura dellalluminio
Prima della lucidatura
Dopo la lucidatura
Lucidatura dellacciaio
Prima della lucidatura
Dopo la lucidatura
Lucidatura a specchio su POLIGO-B2
Prima della lucidatura
Dopo la lucidatura
Caratteristiche
- 2 unità CNC per eseguire operazioni diverse simultaneamente
- Configurazione della macchina in base alle proprie esigenze
- Precisione, ripetibilità, produttività e facilità di utilizzo
- Programmazione semplificata tramite l'interfaccia utente
- 3D Assistente alla programmazione grafica con visualizzazione dinamica del punto di contatto su macchina e offline
- Un bloccaggio unico del pezzo per una finitura completa
- Ottimizzazione dei tempi di cambio serie grazie a sistemi di cambio rapido per consumabili e utensili
- Gestione automatica della distribuzione della pasta abrasiva
- Caricamento/scarico pezzi in tempo mascherato
- Progettato per l'utilizzo da seduti di fronte alla macchina
- Automazione standard con CR BULA o con soluzione personalizzata
Funzioni

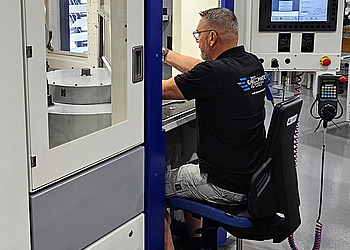

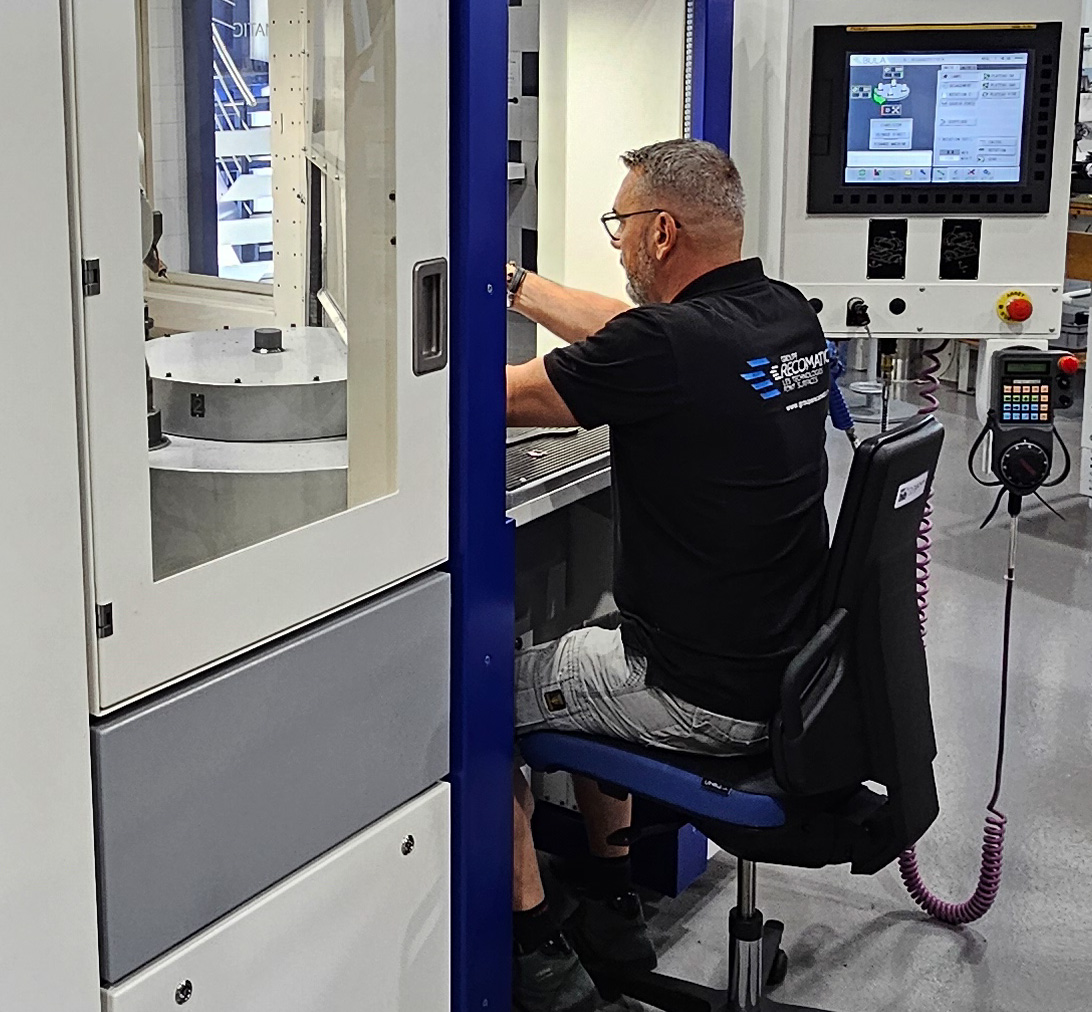

Progettata per l'uso in posizione seduta di fronte alla macchina

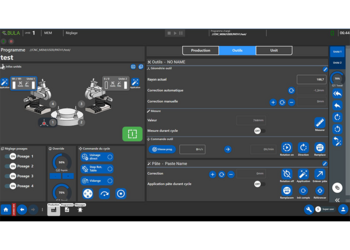

Interfaccia B2
Sequenziatore B2
Specifiche
- Comando Fanuc con schermo touchscreen a colori per inserimento dati
- Apprendimento traiettorie tramite "teach-in" con console mobile
- Possibilità di importare traiettorie generate da FAO
- Consente di creare un programma con facilità senza utilizzare il codice ISO
- Oscillazione possibile su tutti gli assi
- Unità programmabili in modo indipendente
| Ø massimo | 100 mm |
| Altezza massima | 100 mm |
| Peso massimo | 1 kg |
| Altre dimensioni, peso su richiesta |
| Esempi di applicazione: |
| Componente/elemento di cinturino orologio |
| Pala |
| Diversi componenti per il settore dellorologeria |
| Vetro/Vetro zaffiro orologio |
| Fibbia per cintura |
| Gemelli |
| Accendini |
| Gabbia cuscinetto |
| Camma per sistema a iniezione |
| Corpo impianto dentale |
| Corpo penna |
| Corona/pulsante orologio |
| Ghiera per dispositivo di bloccaggio HSK |
| Monete/medaglie |
| Articoli di gioielleria |
| Articoli di pelletteria |
| Testa di sterzo |
| Pezzi ortopedici |
| ... |
| Dimensioni | Ø700 mm |
| Indexaggio | 90° |
| Numero di mandrini portapezzi | 4 |
| Numero di unità | 2 | |
| Numero assi | 5 | |
| Corsa | Velocità max. | |
| Asse lineare X | 220 mm | 10 m/min |
| Asse lineare Y | 220 mm | 10 m/min |
| Asse lineare Z | 250 mm | 10 m/min |
| Asse rotativo A | 135° | -45° - +90° |
| Asse rotativo C (opzione) | 360° | 400...800 min?¹ (secondo configurazione) |
| Unità di spazzolatura cilindrica (standard) |
| Unità di spazzolatura giroscopica |
| Unità di smerigliatura/satinatura |
| Unità di spazzolatura con spazzola frontale |
| Unità di lucidatura per interni |
| Numero unità di lavoro | 2 |
| Dimensioni L/P/H | 2'065/2'368/2'276 mm |
| Peso a vuoto | ~2'000 kg |
| Potenza installata | 9 kW |
| Distribuzione pasta solida o liquida |
| Misurazione dinamica del diametro della spazzola |
| Coperchio di protezione dell'unità |
| Sistema caricamento/scarico automatico |
| Bloccaggio a vuoto o pneumatico dei pezzi o con dispositivo di contropunta |
| Interfaccia utensile HSK-32 |
| Utensile di profilatura dei feltri |
| Contropunta mandrino |
| Sistema di ribaltamento pezzi |
| Lavorazione a secco o sotto lubrificazione |
| Estintori |
| Telemanutenzione |
Opzioni
Sistema di dosaggio automatico per pasta di lucidatura solida
Sistema di dosaggio automatico per pasta di lucidatura liquida
Unità a nastro
Unità giroscopica
Fodera di protezione dell'unità
Misura dinamica della spazzola
Dispositivo di tastatura del pezzo con Renishaw
Sistema di pallettizzazione
Interfaccia 3D
Le nostre soluzioni dautomazione
Aumentate la produttività e lautonomia delle vostre macchine RECO e BULA
BULA POLIGO B2 : Macchina CNC per la lucidatura, sbavatura e la spazzolatura
La BULA POLIGO B2 è una macchina CNC per la lucidatura, satinatura, sbavatura, spazzolatura e la smerigliatura che combina precisione, flessibilità e produttività. Compatta e modulare, è dotata di unaunità CNC a 5 assi e di una tavola rotante a 4 posizioni ideale per lavorazioni in piccole, medie e grandi serie, con una qualità costante.
La BULA POLIGO B2 esegue tutte operazioni di finitura: lucidatura, satinatura, sbavatura, spazzolatura e smerigliatura. Il sistema di carico/scarico in tempo mascherato e alla programmazione semplificata con assistente 3D, ottimizza i cicli di produzione senza complessità.
La BULA POLIGO B2 è particolarmente adatta per la lucidatura, satinatura, sbavatura, spazzolatura, smerigliatura e per la finitura di impianti ortopedici, componenti orologieri, gioielli, articoli di pelletteria, pale di turbine, parti automobilistiche o flaconi di profumo.
Vera macchina CNC per la lucidatura, satinatura, sbavatura, spazzolatura e la smerigliatura, la BULA POLIGO B2 garantisce elevata qualità, ripetibilità e riduzione dei tempi di cambio utensile, offrendo una soluzione efficiente e versatile per le esigenze industriali più esigenti.
