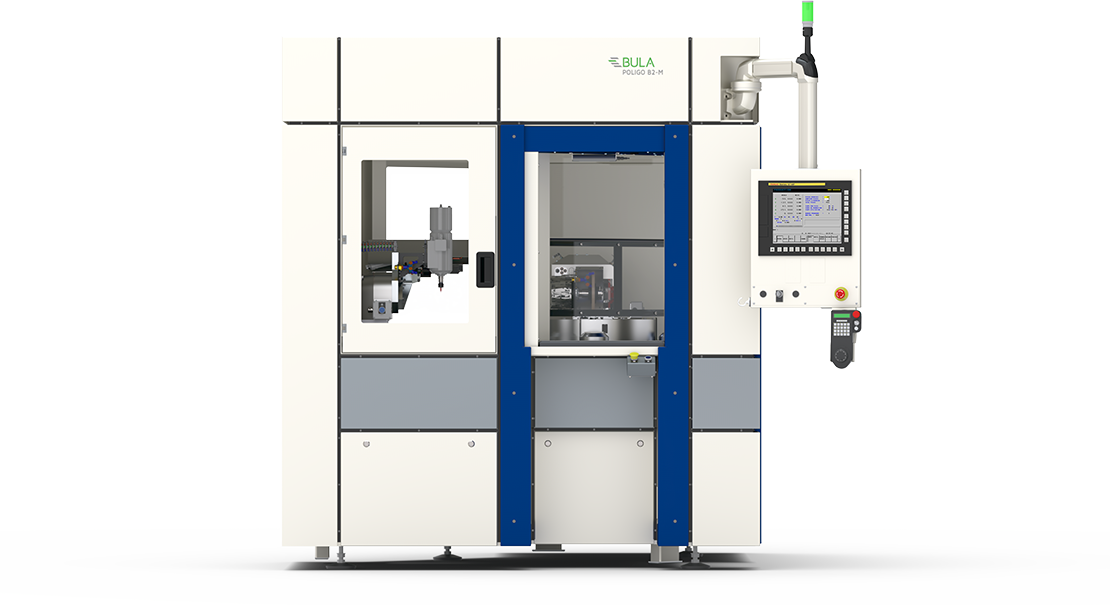

POLIGO B2-M
Machine à ébavurer de pointe
- Ebavurage
Informations et téléchargement
Applications
Brossage sur POLIGO B2-M

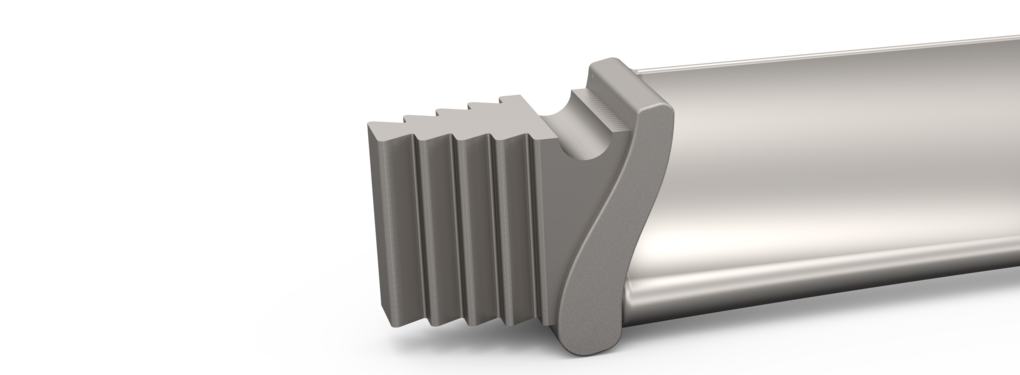

Avant brossage

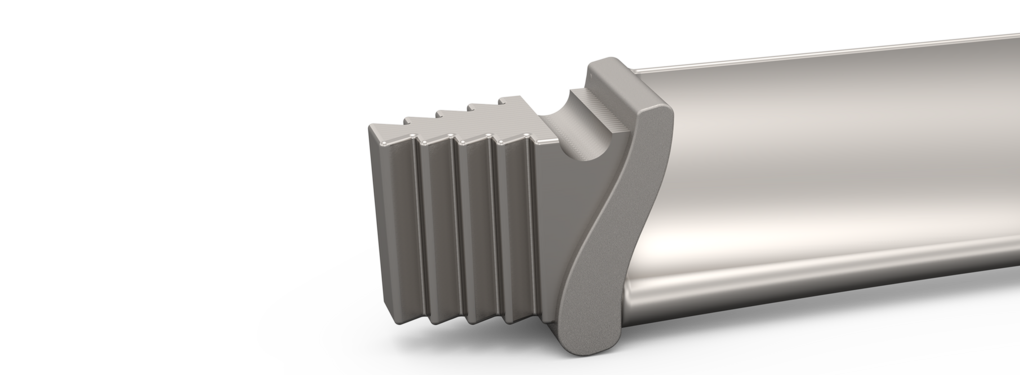

Après brossage
Caractéristiques
- 2 unités CNC permettant d'effectuer des opérations différentes simultanément
- Précision, répétabilité et convivialité
- Programmation simplifiée via linterface utilisateur
- IHM sur écran tactile développé par BULA
- Un seul serrage de pièce pour une finition complète
- Possibilité de télécharger des trajectoires de fraisage générées par logiciels de FAO
- Bibliothèque de macros pour le positionnement des pièces
- Gestion des rattrapages dusure des consommables permettant une régularité optimale du travail
- Chargement/déchargement des pièces en temps masqué

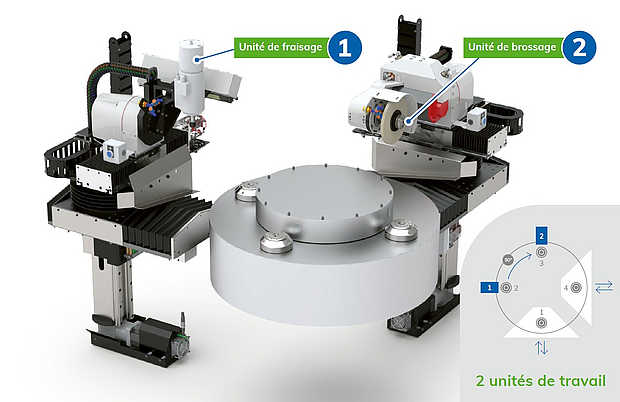

Fonctions

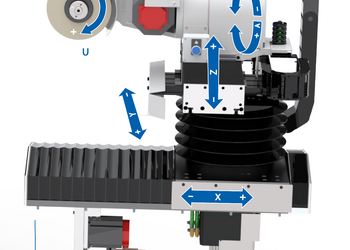

Unité de fraisage

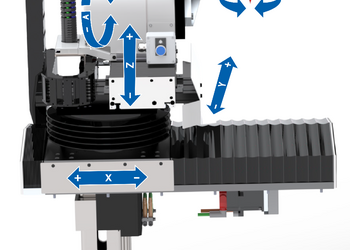

Unité de brossage
Spécifications
- ??????????´ ???? ????????????????
- Interpolation et contrôle des axes X-Y-Z-A-C
- Programmation point à point « Teach-in »
- Commande du sens de rotation et de la vitesse des brosses
- Les paramètres de contrôle automatique de lusure des brosses 3-D garantissent une uniformité optimale de la pression de travail de loutil pendant le processus
- Laxe C a fonction de broche rotative avec vitesse / sens de rotation ou position variables
- ??????????´ ???? ????????????????
- Interpolation et contrôle des axes X-Y-Z-A-C
- Vitesse maximale de la broche : 30 000 t / min
- Le contrôle de la mesure et de la position des rainures à usiner via logiciel RENISHAW garantit la précision et la régularité de la trajectoire de fraisage
- Dispositif de mesure de la longueur et de lusure de loutil
- Fonction de positionnement de laxe C
| Ebavurage des pieds daube de turbine |
| Tailles maximums des pièces (L x L x H) | 15-80 x 15-80 x 30-150 mm |
| Nombre de broches | 4 |
| Serrage d'outils BULA | Ø45 / M65 mm |
| Pneumatique | 2 sens 8 mm |
| Capacité de charge | 2 kg |
| Nombre dunités | 2 |
| Nombre d'axes | 5 |
| Interpolation des axes par unité (fraisage) | 3 |
| Interpolation des axes par unité (brossage) | 4 |
| Course axe X | 200 mm |
| Course axe Y (en option) | 200 mm |
| Course axe Z | 250 mm |
| Course axe A (configuration standard) | 125° |
| Course axe C | 360° |
| Palpeur de mesure de trajectoire | Renishaw |
| Laser de mesure de longueur d'outil | Renishaw |
| Broche de fraisage |
| Vitesse maximale | 30 000 t / min |
| Puissance | 1,5 kW |
| Type HSK | HSK-E25 |
| Broche de brossage |
| Vitesse maximale de la brosse | 600 3 000 t / min |
| Taille maximale de la brosse | Ø300 / 35 x 100 mm |
| Encombrement (L x L x H) | 2,5 x 2,8 x 2,45 m |
| Poids | 2 800 kg |
| Puissance nominale | 11 kW |
| Air comprimé | 6 bars |
Options
Housse de protection de l'unité
Système de palettisation
