POLIGO B1
Macchina transfer automatica CNC modulare di finitura
- Feltratura
- Spazzolatura
- Ravvivamento
- Lucidatura a specchio
- Satinatura
- Lucidatura
- Smerigliatura
- Sbavatura
Informazioni e download
Applicazioni

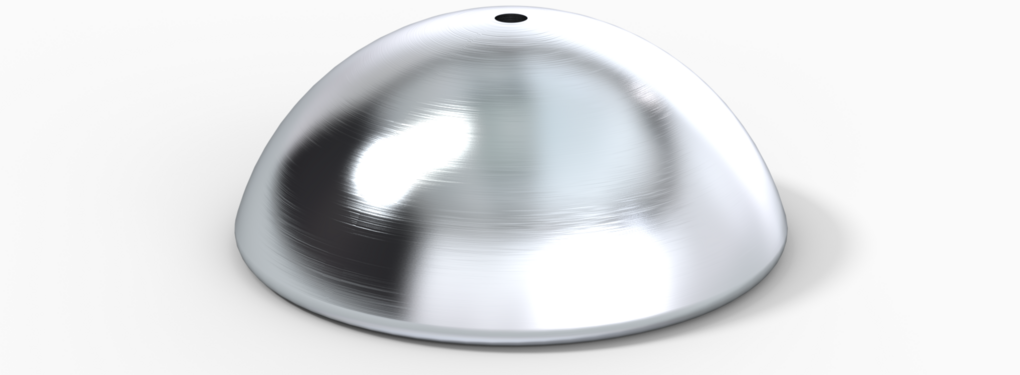

Lucidatura sferica
Prima della lucidatura
Dopo la lucidatura
Lucidatura metalli preziosi
Prima della lucidatura
Dopo la lucidatura
Lucidatura acciaio inox
Prima della lucidatura
Dopo la lucidatura
Lucidatura dellalluminio
Prima della lucidatura
Dopo la lucidatura
Lucidatura dellacciaio
Prima della lucidatura
Dopo la lucidatura
Lucidatura a specchio su BULA POLIGO-B1
Prima della lucidatura
Dopo la lucidatura
Spazzolatura su POLIGO-B1
Prima della lucidatura
Dopo la lucidatura
Caratteristiche
- 1 unità di lavoro CNC
- Configurazione della macchina in base alle proprie esigenze
- Precisione, ripetibilità e facilità di utilizzo
- Programmazione semplificata tramite l'interfaccia utente
- 3D Assistente alla programmazione grafica con visualizzazione dinamica del punto di contatto su macchina e offline
- Un bloccaggio unico del pezzo per una finitura completa
- Ottimizzazione dei tempi di cambio serie grazie a sistemi di cambio rapido per consumabili e utensili
- Gestione automatica della distribuzione della pasta abrasiva
- Caricamento/scarico pezzi in tempo mascherato
- Automazione standard con CR BULA o con soluzione personalizzata
- Regolazione dell'altezza dei controllo
- Progettato per l'utilizzo da seduti di fronte alla macchina
Funzioni

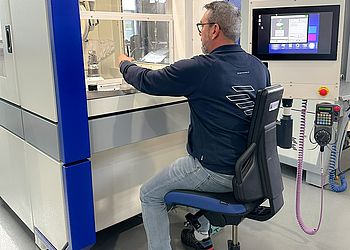

Progettata per l'uso in posizione seduta di fronte alla macchina

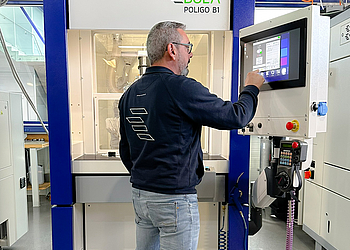

Regolazione libera dell'altezza del comando

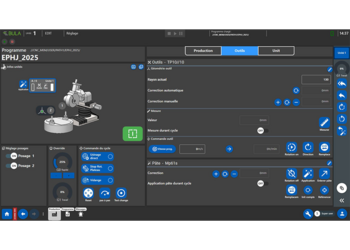

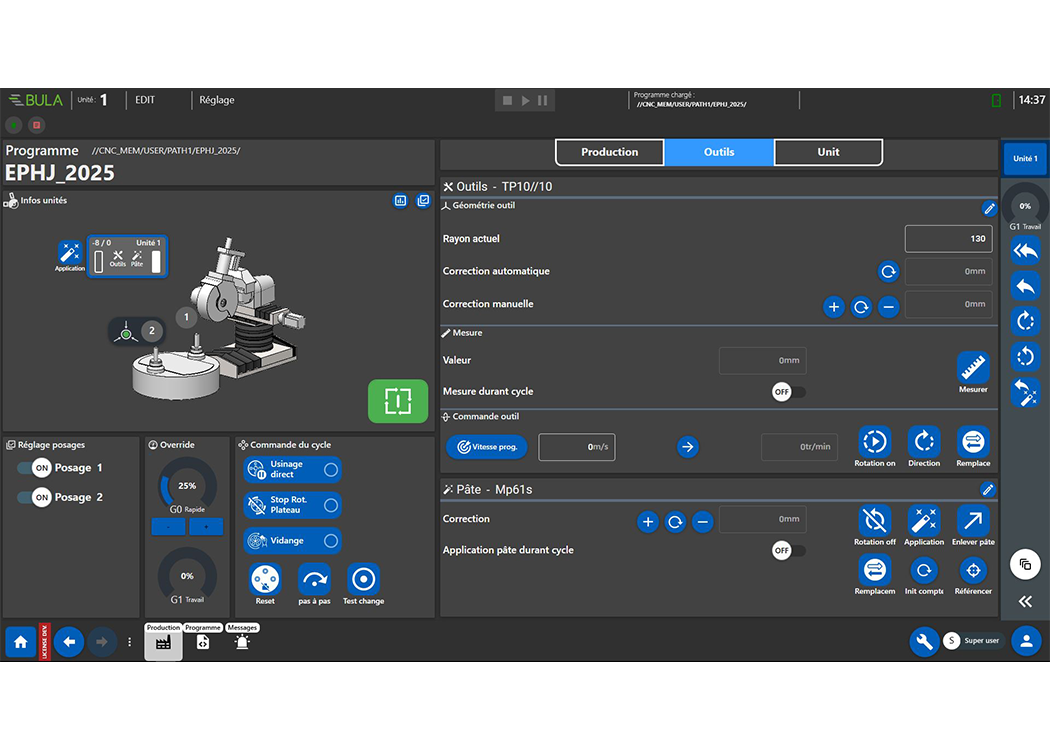

Interfaccia B1

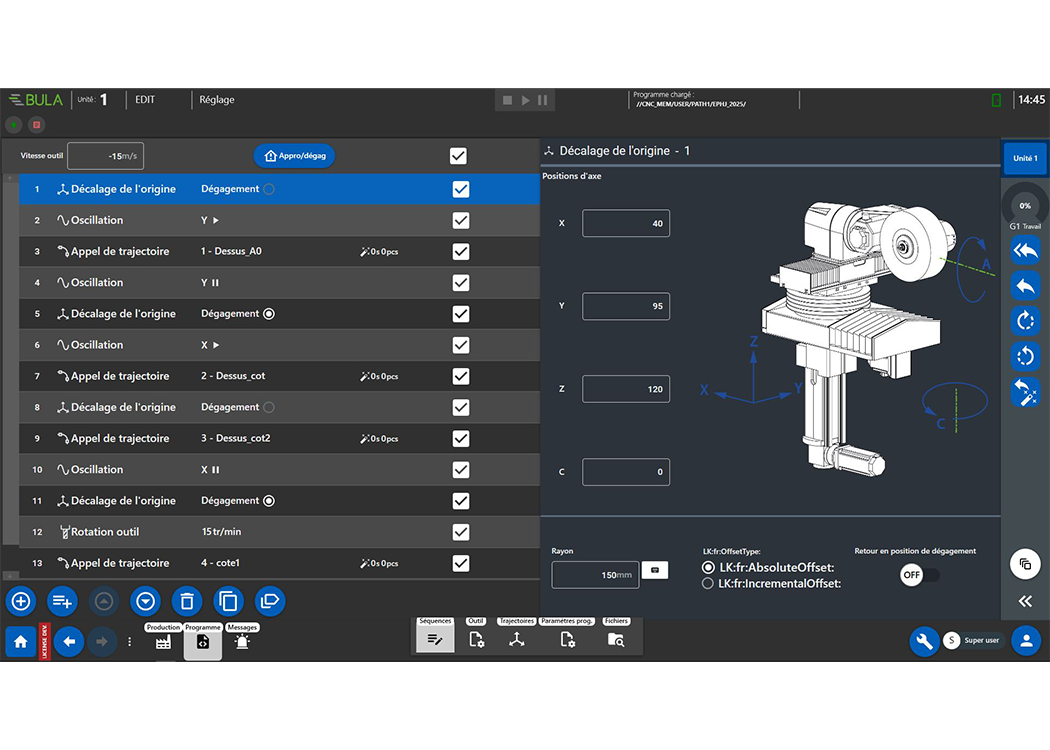

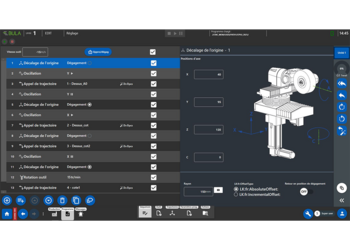

Sequenziatore B1
Specifiche
- Comando Fanuc con schermo touchscreen a colori per inserimento dati
- Apprendimento traiettorie tramite teach-in con console mobile
- Possibilità di importare traiettorie generate da FAO
- Consente di creare un programma con facilità senza utilizzare il codice ISO
- Oscillazione possibile su tutti gli assi
| Ø massimo | 100 mm |
| Altezza massima | 100 mm |
| Peso massimo | 1 kg |
| Altre dimensioni, peso su richiesta |
| Esempi di applicazione: |
| Componente/elemento di cinturino orologio |

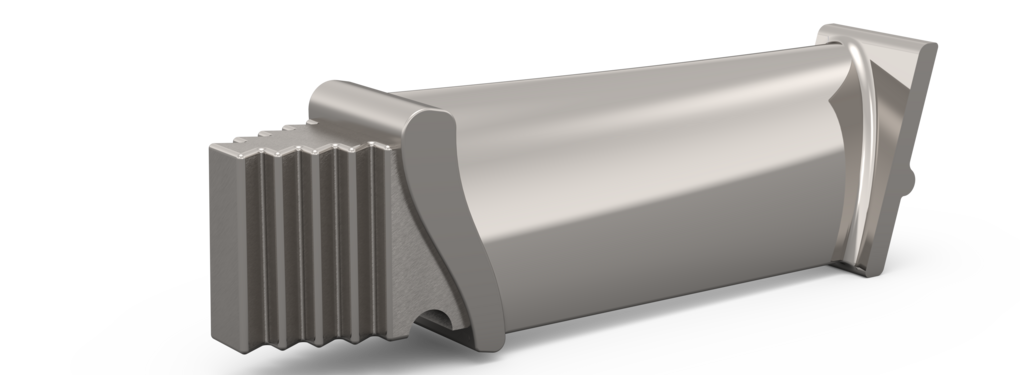

| Pala |
| Diversi componenti per il settore dellorologeria |
| Vetro/Vetro zaffiro orologio |
| Fibbia per cintura |
| Gemelli |
| Accendini |
| Gabbia cuscinetto |
| Camma per sistema a iniezione |
| Corpo impianto dentale |
| Corpo penna |
| Corona/pulsante orologio |
| Ghiera per dispositivo di bloccaggio HSK |
| Monete/medaglie |
| Articoli di gioielleria |
| Articoli di pelletteria |
| Testa di sterzo |
| Pezzi ortopedici |
| ... |
| Dimensioni | Ø450 mm |
| Indexaggio | 180° |
| Numero di mandrini portapezzi | 2 |
| Numero di unità | 1 | |

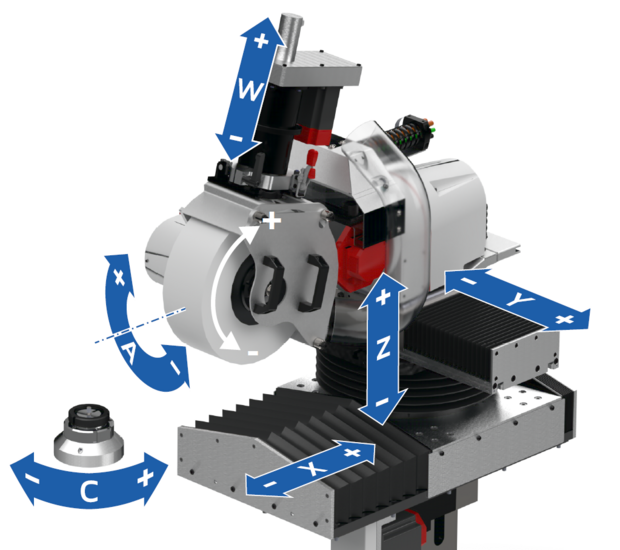

| Numero assi | 5 | |
| Corsa | Velocità max. | |
| Asse lineare X | 220 mm | 10 m/min |
| Asse lineare Y | 220 mm | 10 m/min |
| Asse lineare Z | 250 mm | 10 m/min |
| Asse rotativo A | 135° | 14 min?¹ |
| Asse rotativo C | 360° | 400...800 min?¹ (secondo config.) |
| Unità di spazzolatura cilindrica (standard) |
| Unità di spazzolatura giroscopica |
| Unità di smerigliatura/satinatura |
| Unità di spazzolatura con spazzola frontale |
| Unità di lucidatura per interni |
| Numero unità di lavoro | 1 |
| Dimensioni L/P/H | 1'250/2'230/2'200 mm |
| Peso a vuoto | ~1'875 kg |
| Potenza installata | 9 kW |
| Distribuzione pasta solida o liquida |
| Misurazione dinamica del diametro della spazzola |
| Coperchio di protezione dell'unità |
| Sistema caricamento/scarico automatico |
| Bloccaggio a vuoto o pneumatico dei pezzi o con dispositivo di contropunta |
| Interfaccia utensile HSK-32 |
| Utensile di profilatura dei feltri |
| Contropunta mandrino |
| Sistema di ribaltamento pezzi |
| Lavorazione a secco o sotto lubrificazione |
| Estintori |
| Telemanutenzione |
Opzioni

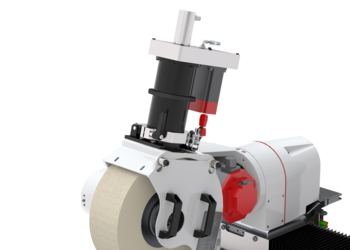

Sistema di distribuzione automatico per pasta abrasiva solida

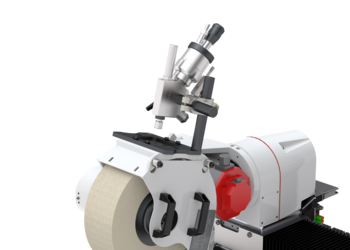

Sistema di distribuzione automatico per pasta abrasiva liquida

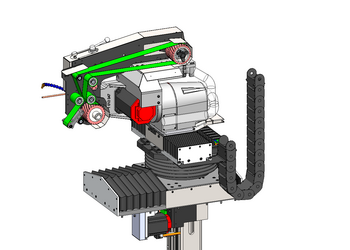

Unità a nastro

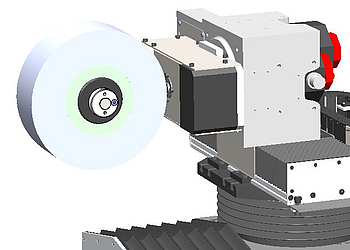

Unità giroscopica
Fodera di protezione dell'unità

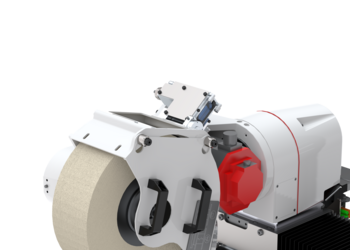

Misura dinamica della spazzola

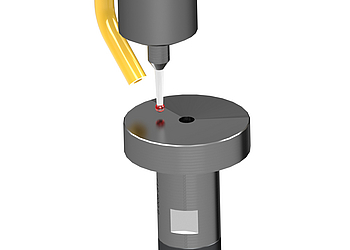

Dispositivo di tastatura del pezzo con Renishaw

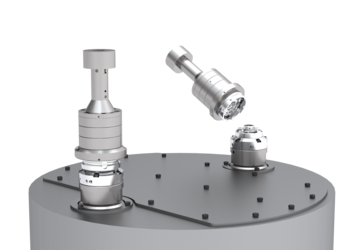

Sistema di pallettizzazione

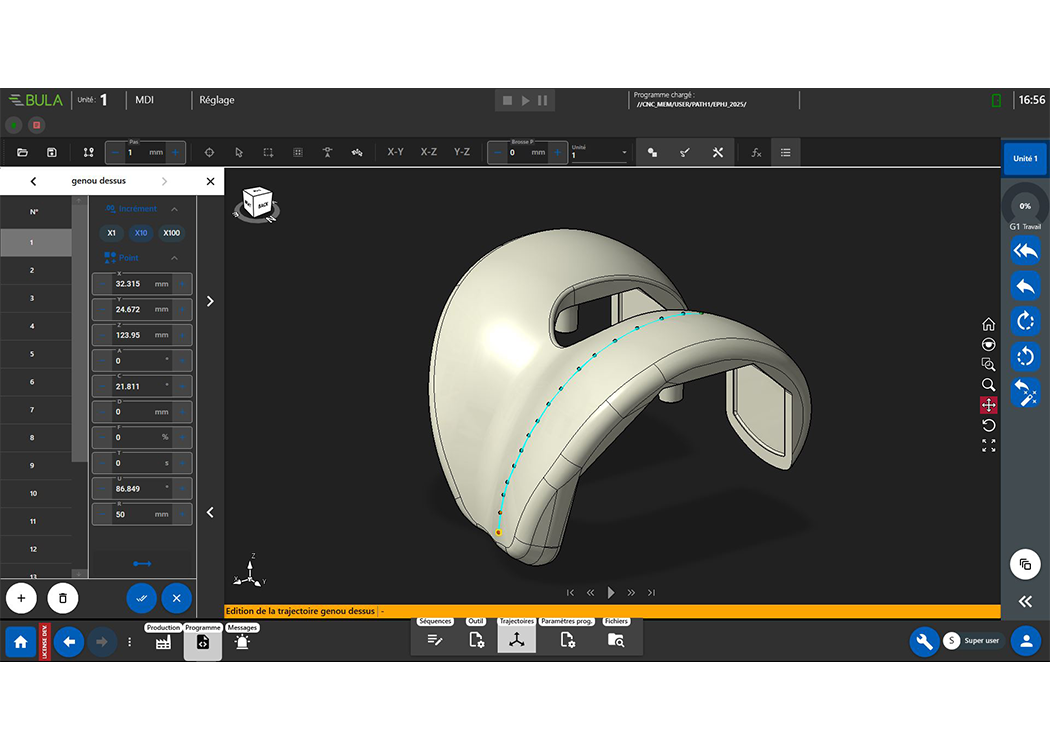

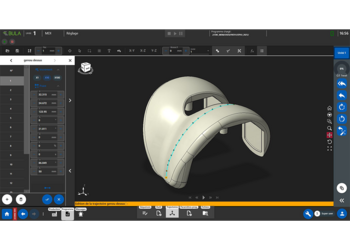

Interfaccia 3D
Le nostre soluzioni dautomazione
Aumentate la produttività e lautonomia delle vostre macchine RECO e BULA
BULA POLIGO B1 : Macchina CNC per la lucidatura, sbavatura e la spazzolatura
La BULA POLIGO B1 è una macchina CNC progettata per la lucidatura, satinatura, sbavatura, spazzolatura e smerigliatura, che combina precisione, flessibilità e produttività. Compatta e modulare, integra ununità CNC a 5 assi e una tavola rotante a 2 posizioni, ideale per la lavorazione di piccole, medie e grandi serie, garantendo una qualità costante.
LA BULA POLIGO B1 esegue tutte le operazioni di finitura: lucidatura, satinatura, sbavatura, spazzolatura e smerigliatura. Grazie al carico/scarico in tempo mascherato e alla programmazione semplificata con assistente 3D, ottimizza i cicli produttivi riducendo la complessità.
La macchina CNC per la lucidatura, satinatura, sbavatura, spazzolatura e la smerigliatura BULA POLIGO B1 è particolarmente adatta alla finitura di impianti ortopedici, componenti orologieri, gioielli, articoli di pelletteria, pale di turbine, parti automobilistiche o flaconi di profumo.
Vera macchina CNC per la lucidatura, satinatura, sbavatura, spazzolatura e la smerigliatura, la BULA POLIGO B1 garantisce una qualità di ripetibilità e riduzione dei tempi di cambio utensile offrendo una soluzione completa per le esigenze più esigenti del settore.
