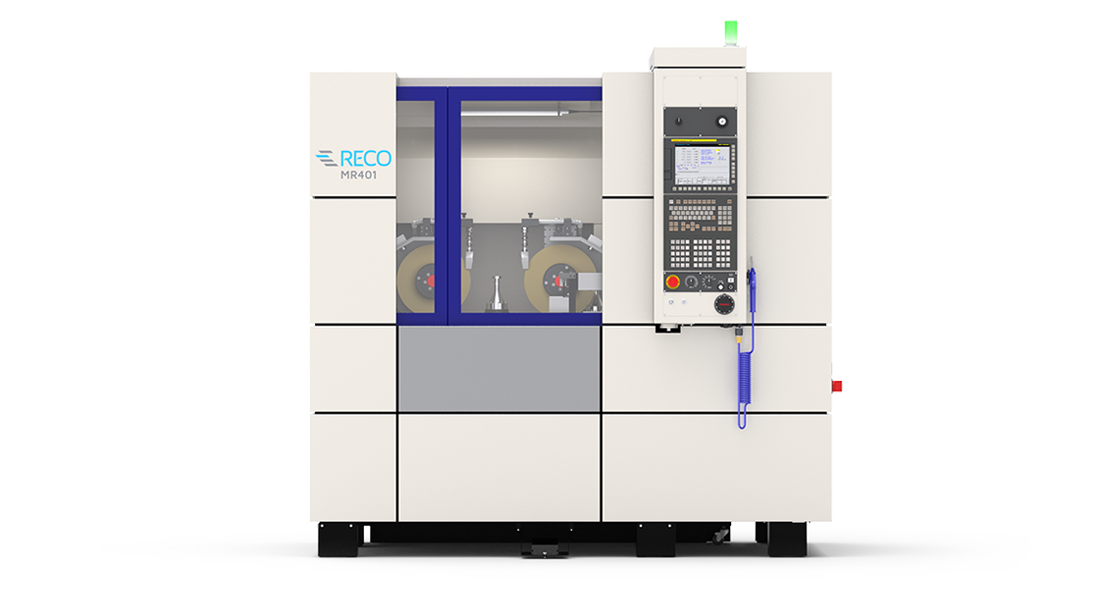

MR401
Machine CNC de rectification
- Rectification/meulage
Informations et téléchargement
Applications
Rectification entre-cornes et bande de carrure
Avant rectification (brute avec bavures)
Après rectification
Caractéristiques

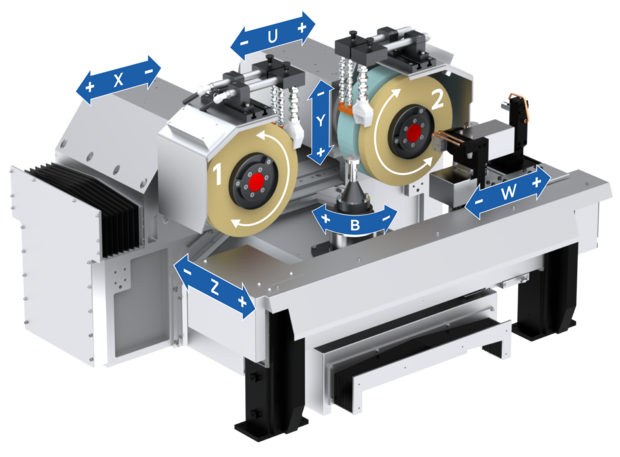

- 4 axes numériques simultanés
- Double broche outil pour usinage des entre-cornes et bandes de carrure simultanément
- Perçage des trous de barrette
- Dressage automatique des meules
Fonctions

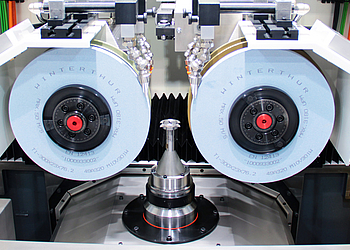

Zone d'usinage

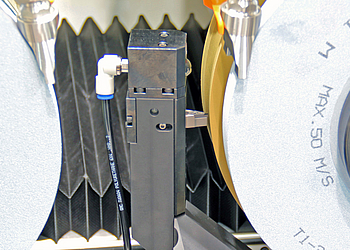

Dispositif de dressage

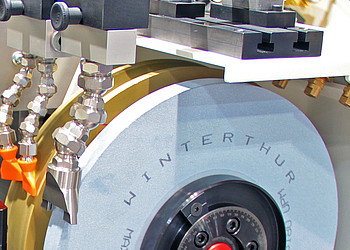

Buses d'arrosage et de décrassage de meule
Spécifications
- Adaptée pour des pièces de Ø20...80 mm
- Commande Fanuc 0i
- Programmation ISO avec assistance par macros
| Nombre daxes (simultanés) | 5 (4) | |
| Course | Vitesse max. | |
| Axe linéaire X | 158 mm | 20 m/min |
| Axe linéaire U | 158 mm | 20 m/min |
| Axe linéaire Y | 50 mm | 20 m/min |
| Axe linéaire Z | 167 mm | 20 m/min |
| Axe rotatif B (broche) | 360° | 33 ou 66 min?¹ |
| Axe linéaire W (ATC) | 535 mm | 20 m/min |
| Diamètre max. outil | Ø300 mm |
| Largeur max. outil | 135 mm |
| Système de serrage | HSK-A80 |
| Type de moteur | Asynchrone |
| Vitesse max. | 4'800 min?¹ |
| Puissance nominale | 3 kW |
| Refroidissement | A eau |
| Type de lubrifiant (fluide d'usinage) | Huile de rectification |
| Dimensions L/P/H | 2'100/1'700/2'200 mm |
| Poids à vide | ~3'100 kg |
| Système Renishaw |
| Chargement/déchargement automatique avec chargeur de pièces CP301 |
| Unité de perçage trous de barrette |
| Système d'équilibrage MPM |
| Aspiration et filtration de l'air |
| Système de filtration du liquide de coupe |
Options

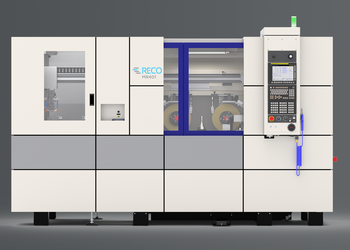

Chargeur de pièces RECO-CP301
Système de palettisation CP301

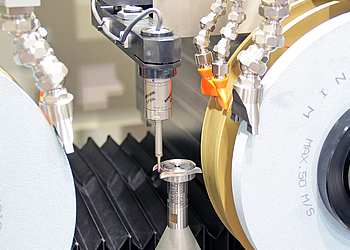

Palpeur Renishaw
Perçage des trous de barrette
